Bit Kayu, Batu & Mata Gerudi Logam: Panduan Pemilihan Lengkap

Bit kayu, gerudi batu dan mata gerudi logam tidak boleh ditukar ganti — menggunakan bit yang salah untuk bahan merosakkan kedua-dua bit dan bahan kerja, menghasilkan lubang yang tidak berkualiti dan menimbulkan risiko keselamatan. Peraturan teras adalah mudah: gunakan mata brad atau bit spade untuk kayu, bit berhujung karbida untuk batu dan konkrit, dan bit keluli berkelajuan tinggi (HSS) atau kobalt untuk logam. Setiap kategori mempunyai geometri yang berbeza, reka bentuk hujung dan kekerasan bahan dipadankan dengan cara substrat itu memotong, patah atau melecet. Panduan ini merangkumi setiap jenis bit utama dalam setiap kategori, dengan pengesyoran khusus untuk kelajuan gerudi, pemilihan bit mengikut aplikasi dan cara memanjangkan hayat bit.

Mata Gerudi Kayu : Jenis, Geometri dan Kegunaan Terbaik

Kayu adalah bahan yang agak lembut dan berserabut yang memotong dan bukannya melecet. Mata gerudi kayu direka bentuk dengan tepi pemotong tajam yang memutuskan gentian kayu dengan bersih, geometri yang memusatkan bit dengan tepat, dan reka bentuk seruling yang mengosongkan cip dengan cekap untuk mengelakkan pengikatan dan pembakaran. Kepelbagaian jenis bit kayu mencerminkan julat saiz lubang, keperluan kedalaman, dan permintaan kualiti kemasan yang dihadapi dalam kerja kayu.

Pisahkan Bit untuk Kayu

Bit pintal HSS standard berfungsi dalam kayu tetapi tidak dioptimumkan untuknya. Titik kon mereka cenderung merayau pada permukaan kayu licin dan geometri pemotongan menghasilkan tepi lubang yang lebih kasar daripada bit kayu khusus. Untuk lubang utiliti cepat di mana penampilan tidak kritikal — lubang pandu untuk skru, kerja rangka kasar — ​​bit putar standard adalah memadai. Untuk apa-apa sahaja yang memerlukan lubang yang bersih dan tepat, bit kayu khusus bernilai kos tambahan yang kecil.

Bit Brad-Point: Piawaian untuk Lubang Kayu Ketepatan

Bit Brad-point mempunyai taji tengah tajam yang didaftarkan tepat di permukaan kayu sebelum taji pemotongan luar terlibat, menghalang pengembaraan pada permulaan lubang. Dua taji luar menjaringkan perimeter lubang sebelum bibir pemotong utama mengeluarkan bahan dari dalam bulatan yang dijaringkan, menghasilkan tepi lubang yang bersih dan bebas koyakan pada kedua-dua permukaan bijirin muka dan biji silang. Bit Brad-point ialah pilihan standard untuk kabinet, pembuatan perabot, dan sebarang aplikasi di mana ketepatan lokasi lubang dan kualiti tepi penting. Tersedia dalam diameter dari 3 mm hingga 25 mm (1/8 hingga 1 inci), ia adalah bit khusus kayu yang paling serba boleh untuk gerudi atau mesin gerudi standard.

Bit Spade: Penyingkiran Bahan Pantas pada Kos Lebih Rendah

Bit spade (kayuh) menggunakan bilah rata dengan titik tengah dan dua sudut pemotong. Mereka menggerudi dengan cepat dan murah di Julat 16–50 mm (5/8 hingga 2 inci). di mana bit brad-point menjadi mahal dan bit Forstner lebih perlahan. Kualiti lubang boleh diterima untuk pertukangan kasar — ​​lubang penggerudian untuk penghalaan kabel, penembusan paip dan kerja masuk kasar — ​​tetapi kualiti tepi jauh lebih kasar daripada bit brad-point atau Forstner, dan tearout pada muka keluar boleh menjadi ketara tanpa papan sokongan. Bit spade memerlukan tekanan suapan yang lebih tinggi daripada bit kayu lain dan terlalu panas dengan cepat jika tidak digunakan pada kelajuan yang sesuai.

Bit Forstner: Lubang Bawah Rata dan Kualiti Tepi Maksimum

Bit Forstner menghasilkan lubang bermata rata dan bermata bersih dengan koyak minimum — penting untuk tanggam engsel, soket dowel dan kerja kayu hiasan. Reka bentuk pemotongan rim membolehkan bit untuk menggerudi lubang separa pada tepi papan, lubang bertindih dan lubang pada sudut tanpa mengembara. Bit Forstner memerlukan penekan gerudi untuk hasil terbaik — tork tinggi yang dijana oleh diameter rim besar menjadikannya sukar dikawal dalam gerudi pegang tangan, dan ia mesti dijalankan pada kelajuan perlahan: 250–500 RPM untuk saiz melebihi 25 mm . Tersedia dari diameter 10 mm hingga 100 mm.

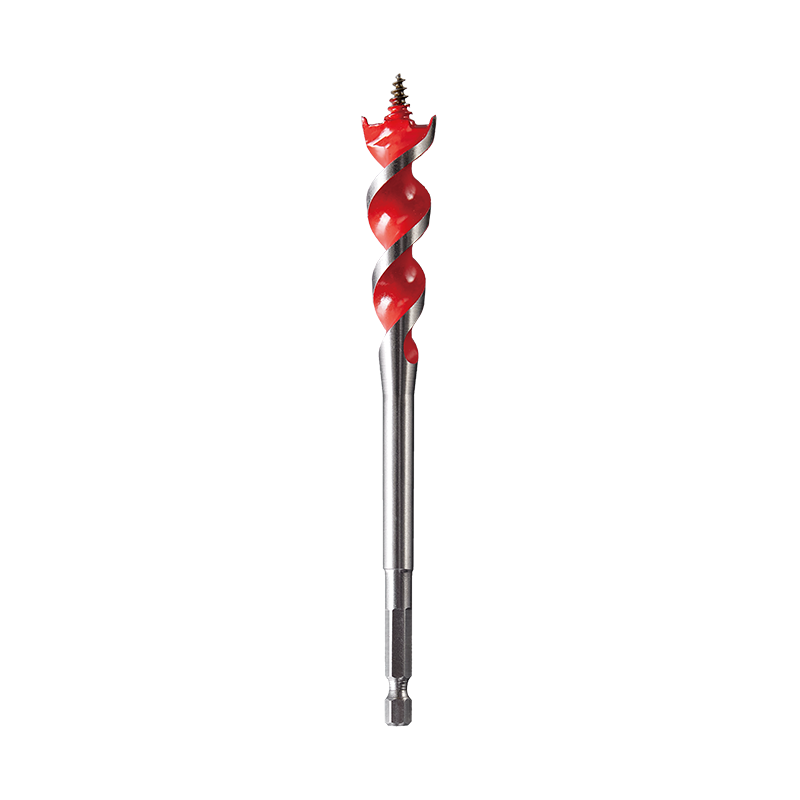

Bit Auger: Lubang Dalam dalam Kayu

Bit Auger mempunyai titik tengah hujung skru yang menarik bit ke dalam kayu di bawah tindakan benangnya sendiri, seruling lingkaran dalam tunggal yang mengosongkan cip secara agresif, dan taji pemotongan untuk pemarkahan perimeter bersih. Mereka cemerlang dalam penggerudian lubang dalam - melalui rasuk, kayu tebal dan kayu bertindan - di mana bit standard akan tersumbat dengan serpihan dan mengikat. Bit auger penyangkut loceng juruelektrik memanjangkan prinsip ini kepada 450–900 mm panjang untuk penghalaan wayar melalui rongga dinding dan gelegar lantai.

Gergaji Lubang untuk Kayu

Gergaji lubang menggunakan cawan gigi gergaji silinder untuk memotong bulatan berdiameter besar, meninggalkan teras pusat utuh. Mereka meliputi diameter dari 25 mm hingga 200 mm — julat di atas apa yang boleh diliputi oleh bit Forstner — dan merupakan alat yang betul untuk kunci pintu, penembusan paip dan potongan cahaya ceruk. Gergaji lubang dwilogam memotong kayu, komposit kayu nipis dan dinding kering; gergaji lubang karbida-grit memotong bahan yang lebih keras. Gunakan kelajuan perlahan ( 300–600 RPM untuk saiz melebihi 50 mm) dan keluarkan secara berkala untuk membersihkan cip.

Kelajuan Gerudi dan Kadar Suapan untuk Kayu

Bit kayu memerlukan kelajuan yang lebih tinggi daripada batu atau bit logam dengan diameter yang setara. Sebagai peraturan umum, bit diameter yang lebih kecil berjalan lebih cepat dan bit yang lebih besar berjalan lebih perlahan untuk memastikan kelajuan pemotongan persisian (kelajuan di pinggir pemotongan luar) dalam julat optimum. Terbakar di tepi lubang — ditunjukkan oleh kesan hangus hitam dan bau terbakar — bermakna bit berjalan terlalu laju, terlalu perlahan dengan tekanan suapan yang berlebihan atau mempunyai bahagian tepi pemotong yang kusam. Bit tajam pada kelajuan yang betul menghasilkan cip bersih, bukan habuk, dan dipotong tanpa haba yang ketara.

Mata Gerudi Batu: Petua Karbida, Tindakan Tukul dan Pertimbangan Bahan

Bahan batu - konkrit, bata, blok, batu, dan jubin - keras dan rapuh. Mereka tidak boleh dipotong dengan tepi berputar sahaja; mereka mesti begitu patah dan hancur oleh hentakan hujung keras, kemudian dibersihkan dari lubang oleh seruling berputar. Penggerudian putar standard tanpa tindakan tukul tidak berkesan dalam konkrit padat — ia mengkilat permukaan lubang dan memusnahkan bit tanpa membuat kemajuan yang bermakna. Alat yang betul ialah gerudi tukul (tindakan tukul putar) dengan bit batu berujung karbida untuk kebanyakan aplikasi konkrit dan batu; gerudi berputar sahaja dengan bit batu berfungsi secukupnya dalam bata yang lebih lembut dan blok ringan.

Bit Masonry Berhujung Karbida Standard

Bit batu standard mempunyai sisipan tungsten karbida yang dipateri pada hujung badan keluli. Sisipan karbida - biasanya tersinter WC-Co dengan 85–92% kandungan WC — dikisar kepada geometri mata pahat yang memecahkan batu di bawah beban hentaman. Seruling lingkaran badan keluli membawa serpihan serbuk keluar dari lubang. Bit ini sesuai dengan chuck gerudi 3 rahang standard dan digunakan dalam kedua-dua gerudi standard dan gerudi tukul. Untuk kegunaan ringan dalam bata dan blok, ia berfungsi dengan baik; untuk konkrit bertetulang atau lubang dalam berulang, bit SDS-Plus atau SDS-Max dalam tukul putar khusus adalah lebih produktif dan tahan lama.

Bit SDS-Plus dan SDS-Max untuk Tukul Putar

Bit SDS (Sistem Pemacu Berlubang) mempunyai batang khusus dengan alur pengunci yang membolehkan bit itu meluncur secara paksi dalam chuck semasa digerakkan secara putaran — membolehkan mekanisme omboh tukul putar menghantar pukulan tukul terus ke bit tanpa pukulan tersebut dihantar ke pergelangan tangan operator melalui chuck. SDS-Plus ialah standard untuk bit sehingga lebih kurang 26 mm diameter; SDS-Max mengendalikan bit dari 16 mm hingga 80 mm untuk penggerudian asas berat dan pemasangan sauh yang besar. Tenaga yang dihantar setiap pukulan dalam tukul putar SDS-Max biasanya 8–25 joule , berbanding dengan 1–5 joule untuk SDS-Plus — perbezaan antara menggerudi lubang penambat 10 mm dalam 5 saat berbanding menggerudi lubang teras 40 mm melalui dinding 300 mm dalam masa kurang dari satu minit.

Mata Gerudi Teras untuk Lubang Masonry Diameter Besar

Untuk lubang di atas 50 mm dalam konkrit dan batu — penembusan paip, lengan HVAC, kemasukan konduit elektrik — bit gerudi teras berlian yang dipasang dalam mesin gerudi teras adalah standard profesional. Bit teras berlian menggunakan tiub keluli dengan segmen yang diresapi berlian pada rim pemotong; mereka memotong dengan mengisar dan bukannya kesan dan memerlukan penyejukan air untuk mengelakkan degradasi ikatan berlian . Penggerudian bit teras berlian 100 mm melalui 200 mm konkrit bertetulang biasanya mengambil masa 3-8 minit dan menghasilkan lubang silinder licin tanpa spalling pada muka masuk atau keluar — tahap kualiti yang mustahil dicapai dengan penggerudian tukul.

Menggerudi Jubin Tanpa Retak

Jubin seramik dan porselin memerlukan pendekatan yang berbeza daripada batu konkrit. Jangan sekali-kali menggunakan tindakan tukul pada jubin — kesannya memecahkan sayu dan meretakkan badan jubin. Gunakan bit jubin mata lembing berhujung karbida dalam mod berputar sahaja pada kelajuan sederhana (400–800 RPM) dengan tekanan suapan yang ringan dan stabil. Untuk jubin porselin dengan kekerasan melebihi 7 Mohs, gergaji lubang pasir berlian atau bit teras berlian dalam mod putar dengan penyejukan air adalah alatan yang betul — hujung karbida kusam dengan cepat dalam porselin keras dan menghasilkan tepi lubang yang sumbing. Memulakan lubang dengan penebuk tengah atau sekeping pita pada permukaan jubin menghalang bit daripada meluncur merentasi permukaan berlapis.

Petua Praktikal untuk Penggerudian Batu

• Periksa rebar sebelum menggerudi: Pengesan rebar (tersedia untuk $30–$80) mencari keluli tetulang sebelum menggerudi. Penggerudian ke dalam rebar memusnahkan bit karbida serta-merta dan boleh berbahaya jika gerudi mengikat. Dalam konkrit bertetulang, rancang lokasi lubang untuk mengelakkan garis rebar.
• Gunakan kelajuan gerudi tukul yang betul: Bit batu dalam gerudi tukul dijalankan pada kelajuan yang lebih rendah daripada logam atau kayu — biasanya 400–1,200 RPM untuk bit batu standard. Kelajuan tinggi tanpa tenaga impak yang mencukupi mengkilat lubang; kelajuan rendah dengan tenaga hentaman tinggi lebih produktif dalam konkrit tumpat.
• Tarik secara tetap untuk membersihkan serpihan: Menarik bit separuh keluar setiap 30–60 saat sambil memastikan ia berputar membersihkan habuk batu daripada seruling, menghalang pengikatan dan mengurangkan pengumpulan haba di hujung karbida.
• Jangan sekali-kali menggunakan penyejukan air dengan gerudi tukul standard: Penyejukan air adalah untuk mesin gerudi teras khusus. Menggunakan air dengan gerudi tukul standard berisiko terkena renjatan elektrik. Penyejukan udara melalui pengeluaran bit biasa adalah mencukupi untuk bit batu standard.

Mata Gerudi Logam: Bahan, Salutan dan Teknik

Penggerudian logam menjana haba melalui geseran pemotongan — menguruskan haba adalah cabaran utama pemilihan dan teknik bit gerudi logam. Bit logam mestilah lebih keras daripada bahan yang digerudi, mengekalkan mata pemotong yang tajam pada suhu tinggi, dan mempunyai geometri seruling yang cekap mengeluarkan serpihan logam sebelum dipotong semula dan menjana haba tambahan. Bahan bit yang salah, kelajuan yang salah, atau tekanan suapan yang salah dalam penggerudian logam mengakibatkan pengerasan kerja permukaan lubang, pecahan hujung bit, atau kegagalan bit bencana.

Bit Keluli Berkelajuan Tinggi (HSS): Piawaian Tujuan Am

HSS (Keluli Berkelajuan Tinggi, biasanya gred M2 yang mengandungi tungsten, molibdenum, kromium dan vanadium) ialah bahan asas untuk mata gerudi logam. Bit HSS mengekalkan kekerasan sehingga lebih kurang 600°C (1,100°F) — mencukupi untuk menggerudi keluli lembut, aluminium, kuprum, loyang, dan kebanyakan logam bukan ferus pada kelajuan sederhana dengan cecair pemotong. Bit HSS standard tersedia dalam julat saiz terluas pada kos terendah dan sesuai untuk kegunaan bengkel dan penyelenggaraan umum di mana bahan yang digerudi tidak keras atau kasar.

Bit HSS-Co (Kobalt): Untuk Keluli Lebih Keras dan Tahan Karat

Bit kobalt HSS (M35 dengan 5% Co, atau M42 dengan 8% Co) mengekalkan kekerasan pada suhu sehingga 700–735°C dan jauh lebih tahan haus daripada HSS standard dalam bahan yang melelas. Untuk menggerudi keluli tahan karat, keluli keras, besi tuang, titanium dan aloi nikel tinggi, bit kobalt adalah spesifikasi yang betul. Penggerudian bit kobalt M42 keluli tahan karat 304 tahan 3–5 kali lebih lama daripada bit HSS standard dalam keadaan yang sama , mewajarkan premium harga 2–3× mereka untuk kegunaan pengeluaran. Kobalt dialoi di seluruh matriks keluli, bukan hanya salutan permukaan — bit kobalt boleh diasah semula beberapa kali tanpa kehilangan prestasi, tidak seperti bit bersalut yang mengasah semula menghilangkan salutan.

Bit Carbide-Tipped dan Solid Carbide

Bit gerudi karbida pepejal menawarkan kekerasan tertinggi dan rintangan haus daripada sebarang bahan mata gerudi — tungsten karbida pada Rockwell Kekerasan 90–93 HRA berbanding HSS pada kira-kira 83-86 HRA. Bit karbida pepejal digunakan dalam pusat pemesinan CNC menggerudi keluli keras, besi tuang dan bahan komposit di mana bit HSS dan kobalt terlalu cepat kusam untuk pengeluaran yang menjimatkan. Ia memerlukan tetapan tegar, bebas getaran - karbida rapuh dan berkecai jika dimuatkan di sisi atau tertakluk kepada gerudi berjalan - menjadikannya tidak praktikal untuk penggerudian pegang tangan. Bit berhujung karbida (brazed) menawarkan kompromi: tepi pemotong karbida dengan badan keluli yang lebih keras, digunakan dalam penggerudian logam khusus dan aplikasi penggerudian jubin.

Salutan Mata Gerudi dan Perkara Yang Sebenarnya Mereka Lakukan

• Oksida hitam: Rawatan paling asas — permukaan teroksida yang memberikan rintangan kakisan yang minimum dan peningkatan pelinciran marginal. Terutamanya mengurangkan sedikit geseran semasa pemindahan cip. Bukan salutan prestasi; terutamanya perlindungan kakisan untuk penyimpanan. Biasa pada bit HSS standard.
• Titanium Nitride (TiN — berwarna emas): Salutan PVD yang meningkatkan kekerasan permukaan kepada lebih kurang Vickers 2,300 HV dan mengurangkan pekali geseran. Memanjangkan hayat bit 2–3× berbanding HSS tidak bersalut dalam keluli lembut. Tidak boleh diasah semula tanpa mengeluarkan salutan. Berkesan untuk pengeluaran dijalankan dalam keluli lembut dan aluminium.
• Titanium Carbonitride (TiCN — biru-kelabu): Kekerasan yang lebih tinggi daripada TiN (~3,000 HV) dengan rintangan haus yang lebih baik. Diutamakan berbanding TiN untuk bahan yang melelas dan aplikasi pemotongan suhu lebih tinggi.
• Titanium Aluminium Nitride (TiAlN — kelabu gelap/ungu): Salutan biasa berprestasi tertinggi — mengekalkan kekerasan pada suhu melebihi 800°C dan membentuk lapisan penghalang aluminium oksida pada suhu pemotongan yang mengurangkan lagi geseran. Diutamakan untuk keluli tahan karat, keluli keras dan pemesinan kering di mana cecair pemotong tidak boleh digunakan.

Kelajuan Gerudi Betul untuk Logam

Penggerudian logam memerlukan RPM jauh lebih rendah daripada penggerudian kayu . Kelajuan yang betul dikira daripada kelajuan pemotongan permukaan yang disyorkan untuk gabungan bahan-bit, dibahagikan kembali kepada RPM dengan diameter bit. Sebagai rujukan praktikal: keluli lembut penggerudian bit HSS 6 mm harus berjalan pada kira-kira 800–1,200 RPM ; bit yang sama dalam keluli tahan karat harus berjalan pada 300–500 RPM dengan tekanan suapan yang konsisten untuk mengelakkan pengerasan kerja. Penggerudian tahan karat terlalu perlahan dengan tekanan suapan yang tidak mencukupi adalah sama merosakkan penggerudian terlalu cepat — bit bergesel tanpa memotong, mengeraskan permukaan dan kusam serta-merta.

Memilih Antara Jenis Bit: Rujukan Pantas Bahan Silang

Dalam amalan, banyak tugas penggerudian melibatkan situasi komposit — menggerudi melalui kayu ke dalam konkrit, melalui logam ke dalam batu, atau melalui pelbagai bahan dalam urutan. Memahami had keserasian setiap jenis bit menghalang kerosakan dan usaha yang sia-sia.

• Kayu menjadi konkrit (cth., mengikat lejar kayu ke dinding batu): Gerudi melalui kayu dengan mata brad atau mata pintal terlebih dahulu, kemudian tukar kepada bit batu dan mod tukul untuk lubang penambat konkrit. Jangan cuba menggunakan bit batu melalui kayu - geometri hujung karbida menghasilkan lubang yang kasar dan bersaiz besar pada kayu.
• Plat logam pada dinding konkrit: Gerudi logam dengan bit HSS dahulu, kemudian gunakan lubang sebagai templat panduan dan tukar kepada bit batu untuk konkrit. Percubaan untuk menggerudi kedua-duanya dengan bit batu memusnahkan badan HSS; mencuba kedua-duanya dengan bit HSS tidak menghasilkan kemajuan dalam konkrit.
• Bit pelbagai bahan: Sesetengah pengeluar menghasilkan bit "universal" yang dipasarkan untuk kayu, logam dan batu. Ini adalah reka bentuk kompromi yang berfungsi secukupnya dalam ketiga-tiga bahan tetapi tidak cemerlang dalam satu pun. Untuk kegunaan sekali-sekala dalam bahan campuran di mana bit pensuisan menyusahkan, ia boleh diterima; untuk sebarang tugas yang memerlukan lubang berkualiti atau volum pengeluaran, bit khusus untuk setiap bahan sentiasa unggul.
• Bit gerudi langkah untuk kepingan logam: Gerudi langkah (bit berbentuk kon dengan diameter berbilang langkah) ialah alat yang paling cekap untuk menggerudi berbilang saiz dalam kepingan logam nipis (sehingga 3–4 mm tebal) — satu bit meliputi diameter dari 4 mm hingga 30 mm dalam profil berlangkah tunggal, menghapuskan perubahan bit. Mereka menghasilkan lubang yang bersih dan bebas burr dalam keluli kepingan, aluminium dan plastik dan merupakan standard dalam kerja panel elektrik dan kepingan logam automotif.

Memanjangkan Hayat Mata Gerudi: Mengasah, Menyimpan dan Kesilapan Biasa

Mata gerudi adalah bahan habis pakai, tetapi hayat perkhidmatannya sangat berbeza berdasarkan cara ia digunakan, disimpan dan diselenggara. Bit kobalt berkualiti digunakan dengan betul boleh menggerudi beratus-ratus lubang dalam keluli; bit yang sama digunakan pada kelajuan yang salah tanpa bendalir pemotong mungkin gagal selepas sepuluh lubang.

• Gunakan cecair pemotongan secara konsisten dalam penggerudian logam: Memotong minyak, cecair mengetuk, atau minyak tujuan umum secara mendadak mengurangkan suhu hujung dan memanjangkan hayat tepi. Keluli tahan karat gerudi kering membosankan bit HSS 5–10 kali lebih pantas daripada operasi yang sama dengan cecair pemotongan yang betul. Untuk aluminium, WD-40 atau minyak mesin ringan menghalang kimpalan cip pada seruling.
• Gunakan tekanan suapan yang konsisten: Tekanan suapan yang tidak konsisten dan mematuk dalam logam menyebabkan bit bergesel dan bukannya memotong pada pukulan atas, menghasilkan haba tanpa penyingkiran cip. Tekanan ke bawah yang tekal dan teguh memastikan bahagian canggih sentiasa terlibat dan cip terbentuk secara berterusan.
• Simpan bit dalam kes yang diindeks, tidak longgar: Bit longgar dalam kotak alat merosakkan bahagian tepi pemotongan satu sama lain melalui sentuhan. Sarung indeks gerudi terindeks atau gulung bit yang memastikan setiap saiz diasingkan dan dilindungi mengekalkan geometri tepi untuk hayat perkhidmatan yang lebih lama dengan ketara.
• Asah semula bit HSS dan kobalt sebelum ia benar-benar kusam: Sedikit kusam yang diasah semula awal memerlukan penyingkiran bahan yang minimum dan memulihkan prestasi penuh. Bit yang musnah sepenuhnya mungkin memerlukan pengalihan begitu banyak bahan sehingga geometri gerudi yang betul tidak dapat dipulihkan. Panduan mengasah bit pegang tangan dan mesin mengasah gerudi khusus menghasilkan sudut titik yang tepat dan bibir pemotongan simetri untuk bit dari 3–13 mm.
• Jangan sekali-kali menggunakan bit batu tanpa tindakan tukul dalam konkrit padat: Menjalankan bit batu pada kelajuan tinggi dalam mod berputar sahaja dalam konkrit mengkilat hujung karbida dan memusnahkannya dalam beberapa minit. Jika gerudi anda tidak mempunyai mod tukul, gunakannya hanya dalam bata lembut atau blok ringan — bukan konkrit padat.
